Wohnprojekt oder doch eine Gärtnerei?

Wohnüberbauung Westhof, Dübendorf (ZH)

Alexandre Fauchère

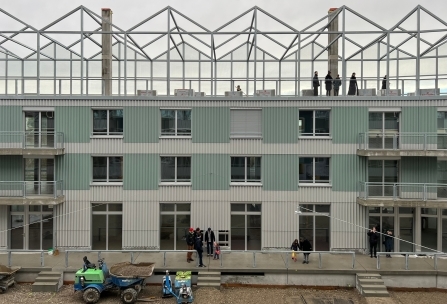

So vielfältig Tragwerke von Gewächshäusern auch sind, ohne Stahl und der für den Stahlbau typischen Standardisierung und Effizienz kommen sie selten aus. So zeichnet sich auch die von der auf dem Areal ehemalig angesiedelten Gärtnerei inspirierten Pergola des Wohnprojektes «Wohnen im Westhof» durch eine repetitive und für die gestellten Anforderungen ausgereizten Stahlkonstruktion aus.

Das fast 100 m lange, zweimal geknickte Hallenschiff ist aus der Aneinanderreihung von rund zwei Wohngeschossen hohen, 8 m breiten Rahmenbinder erstellt worden. Dazwischen eingesattelt sind jeweils Fachwerkträger, deren Dreieckform der Giebelseite eines mehrschiffigen Gewächshauses nachempfunden ist. Bahnseitig ist das Primärtragwerk der Pergola mit Sekundärträgern als Unterkonstruktion für die Schallschutzverglasung, hofseitig mit einem Geländer als Absturzsicherung für die Dachgänger ergänzt.

Mit einem Treppenturm als Zugang aus dem Innenhof mausert sich die Pergola-Struktur zu einem industriell anmutenden Gesamttragwerk.

Die Stahlkonstruktionen von Pergola und Treppenturm sind fast ausschliesslich aus Rechteckhohlprofilen hergestellt worden, welche im Werk verschweisst oder auf der Baustelle mit profiltreuen Schraubverbindungen zusammengesetzt wurden. Nichtsdestotrotz ist es gelungen die verzinkungsgerechten Einzelteilgrössen mit biegesteifen Verbindungen sicherzustellen. Die Aussteifung gegen Wind und Erdbeben erfolgt ganz ohne Diagonalen, rein über die Rahmenwirkung der Binder in Querrichtung sowie im Zusammenspiel mit den gelenkig verbundenen Fachwerkträgern in Längsrichtung. Zudem sind die Rahmen unten gelenkig verbunden, um die unvermeidlichen Wärmebrücken des angeschlossenen Gebäudes mit der kalten Pergola-Konstruktion auf ein Minimum zu beschränken. Die mit der obigen Konstruktion erzielte geringe Steifigkeit lässt die Atmung unter Temperaturbeanspruchung auch ohne Dilatation der Primärkonstruktion zu.

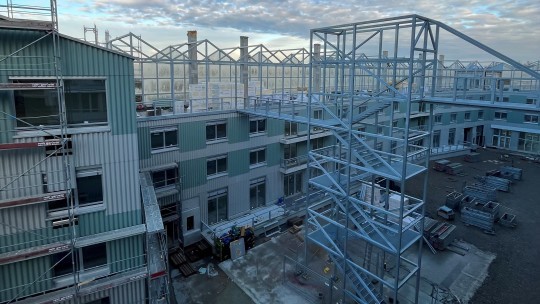

Der Treppenturm mit der zweiläufigen Aussentreppe führt via weitgespannten Passerellen zur Terrasse im 4. OG des Hauptbaus sowie zur Dachterrasse des Flügelbaus mit der Pergola. Das dazugehörige Stabtragwerk in Stahl ist im Innenhof abgestellt und einseitig auf der Dachterrasse des Flügelbaus aufgelagert. Die zweite Passerelle ist abgehangen, um erdbebengerecht die unterschiedlich schwingenden Baukörper von Haupt- und Flügelbau nicht kurzzuschliessen.

Bauherrschaft

palmahus ag, Dietlikon; Wogeno, Zürich

Architektur

Conen Sigl Architekt:innen, Zürich

Unternehmer

Baltensperger AG, Höri

Publikationen

«Wegweiser in der Agglomeration», Hochparterre 21.02.2023

«Bei richtiger Planung haben mehr als zehn Millionen Menschen Platz in der Schweiz – ohne zusätzliche Verschandelung der Landschaft», NZZ, 05.03.2023

Bausumme

CHF 45 Mio.

Realisierung

2020-2022

Unsere Leistungen

Projektingenieure Stahlbau über alle SIA-Phasen (3-5)
Stahlturm und Stahlpergola auf Terrasse, Ausfachung Pergola mit Glas

Datum

18.07.2023

Bildrechte

SEFORBsarl

Das Material

Stahl & Glas

Die Nutzung

Gewerbebau, Wohnbau

Die Kompetenz

Leichtbau

Die Person

A. Fauchère, J. Habenberger, L. Sigrist
