Gleich einem stillgelegten Güterwagen

Frequenzumrichter SBB, Mendrisio (TI)

Thomas Loosli, Alexandre Fauchère

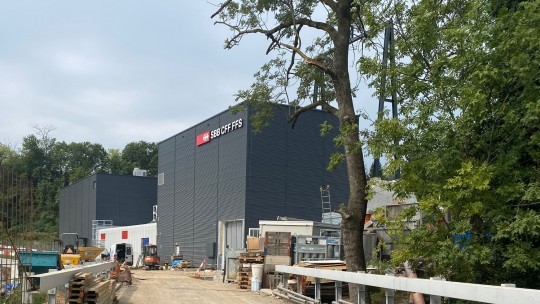

Parallel zu den Gleisen am Bahnhof Mendrisio steht eine Bahnstromanlage der SBB. Darin wird Strom in die für den Bahnbetrieb erforderliche Frequenz von 16⅔ Hz umgewandelt. Die Einhausung ist einem stillgelegten Güterwagen nachempfunden. Sie erfüllt die speziellen Anforderungen für eine Hochspannungsanlage, ist vollumfänglich fachgerecht geerdet und wirkt gleichzeitig als Abschirmung gegen elektromagnetische Strahlung.

Die für den Witterungsschutz erforderliche, eingeschossige Halle wurde aus wirtschaftlichen Gründen als konventioneller Stahlbau mit einer Hülle aus Sandwichmetallpaneelen erstellt. Weil für Dach und Fassade einheitliche Profile verwendet wurden, konnten die Hochsicken mit einem gekrümmten Dachrandblech stufenlos ineinander überführt werden.

Das Hallentragwerk ist zwischen Bodenplatte und Brandschutzwand eingepasst. Die Rahmen aus Bindern und einseitigen Stützen folgen dem Anlagenraster von 2,5 m, sodass daraus standardisierte Anschlüsse resultieren. Diese bilden das Primärtragwerk, auf welchem Dachpfetten und Fassaderiegel befestigt sind. Die Aussteifung der Halle gegen Wind und Erdbeben erfolgt über die angrenzenden Bauten, die durch einen vertikalen Windverband in der Fassade ergänzt werden.

Die unbemannte Anlage benötigt nur wenige Öffnungen nach aussen. Eine Besonderheit sind dabei die Druckentlastungsöffnungen, welche die Einhausung bei einem möglichen Stromschlag schützen. Sie öffnen sich bei einem dabei entstehenden Überdruck in der Halle und verhindern einen weiteren Druckanstieg, für welchen die Halle nicht bemessen ist.

Bauherrschaft

SBB Infrastruktur, Energie, Bern

Auftraggeberschaft

Hitachi ABB Power Grids, Turgi

Subplanung

G+T Ingenieure, Winterthur

Unternehmer

Officine Ghidoni SA, Riazzino (Stahlbauer)
Kältec, Uster

Publikationen

Ausgabe «Il Quotidiano» auf RSI vom 05.06.2022

Bausumme

CHF 15 Mio.

Realisierung

2020-2021

Unsere Leistungen

Generalplanerleistungen Hochbau
Stahlrahmenkonstruktion mit Pfetten und Sandwichpaneelen für Dach und Fassade

Datum

29.10.2021

Bildrechte

SEFORBsarl

Das Material

Stahl & Glas

Die Nutzung

Anlagenbau

Die Kompetenz

Leichtbau

Die Person

A. Fauchère, L. Sigrist, T. Loosli
